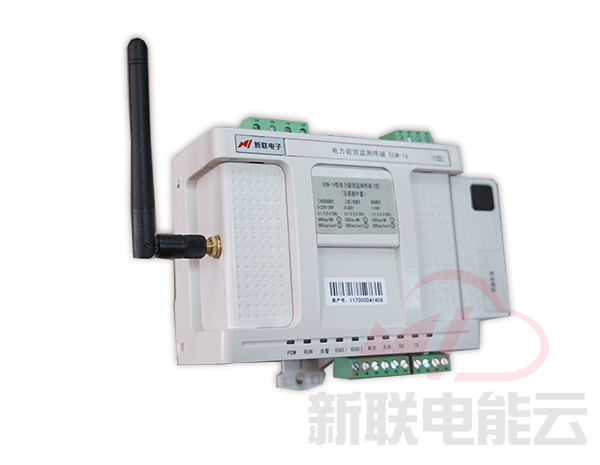

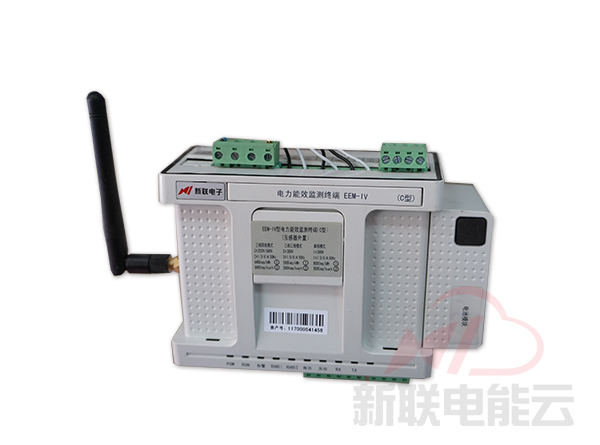

EEM-IV电力能效监测终端


》点击进入阿里巴巴商城《

◆产品简介

      终端可采集交流模拟量、直流模拟量及数字量,可存储正反向有功、无功、需量、电压、电流等曲线数据、各类日冻结数据、月冻结数据。根据客户不同安装环境,有热工型、热工电量型、基本电量型、谐波电量型、电能质量电量型多种类型选配。

◆产品优势

◇模组化设计,满足不同用户配置要求,通讯方式多样,实现快捷组网

◇支持屏蔽双胶线、微功率无线、电力线载波、WIFI等通讯组网方式

◇通讯接口规约自适应,除对满足《电力能效监测系统技术规范》的监测终端数据采集外,还可实现对主流多功能表、水表、热量表的数据采集

◆技术指标

该电力能效监测终端采用Cortex-M3系列芯片作为整个系统的主CPU,保证了产品高效率运行需要。处理器硬件特性如下:

Ø ARM 32-bit Cortex-M3,最高运行频率为120MHz

Ø 内部集成512KB Flash memory,128+4KB SRAM

Ø 支持片外Flash, SRAM, PSRAM, NOR及NAND Flash

Ø LCD 并行接口,8080/6800 模式

Ø USB 2.0 Full-speed/High-speed Device/Host/OTG

Ø 10/100 Ethernet MAC.,支持硬件IEEE 1588v2(MII/RMII)

Ø 4路UART,2路全双工I2S,2路I2C,3路SPI最高30Mbit

Ø 1/4/8bit SD/MMC/SDIO主机接口,最高容量可支持32GB

Ø 17个定时器(其中2个为32位),最高计数频率为120MHz

Ø 3路12-bit 高达2M的 A/D、2路12-bit D/A

Ø 超低功耗,支持睡眠、停机、待机三种模式

Ø 支持Flash、系统内存和SRAM三种启动方式

Ø 支持ISP及IAP编程


◆产品安装

      终端外壳尺寸为130 mm×100 mm×87mm,支持导轨安装以及螺钉固定安装。占用空间少,安装方式多样使得交监测终端能够满足工业现场的安装需求。

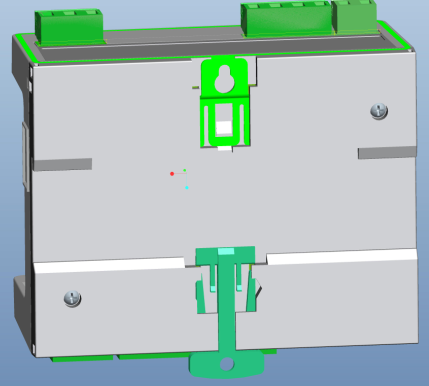

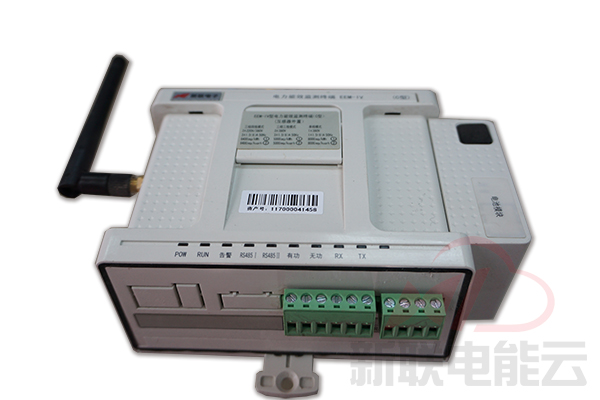

      终端端子分布合理,强弱电分离,降低了现场安装以及环境改造难度,终端安装示意图如下:
